Торговые центры из железобетона: проектирование, конструкции и технологии строительства

1. Введение

Торговые центры — это сложные инженерные сооружения, требующие прочных, долговечных и экономичных конструктивных решений. Железобетонные конструкции (ЖБК) широко применяются в строительстве ТЦ благодаря своей надежности, огнестойкости и возможности создания больших пролетов без промежуточных опор.

В данной статье рассмотрены:

• Основные типы железобетонных конструкций в торговых центрах
• Нормативные требования (СНиП, СП, ГОСТ)
• Чертежи и узлы элементов

2. Типы железобетонных конструкций в торговых центрах

2.1. Каркасная система

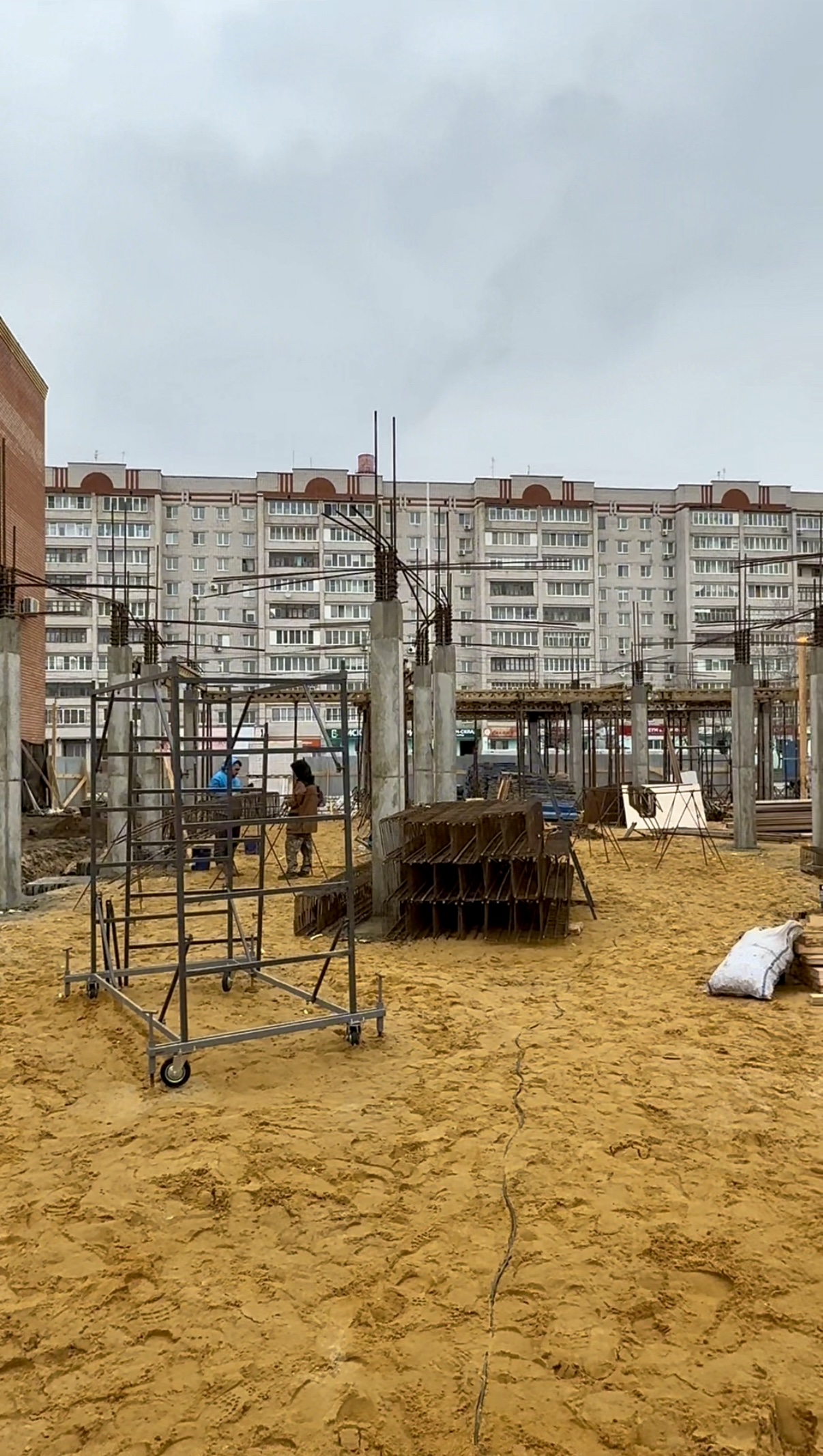

Основу большинства современных ТЦ составляет монолитный железобетонный каркас, включающий:

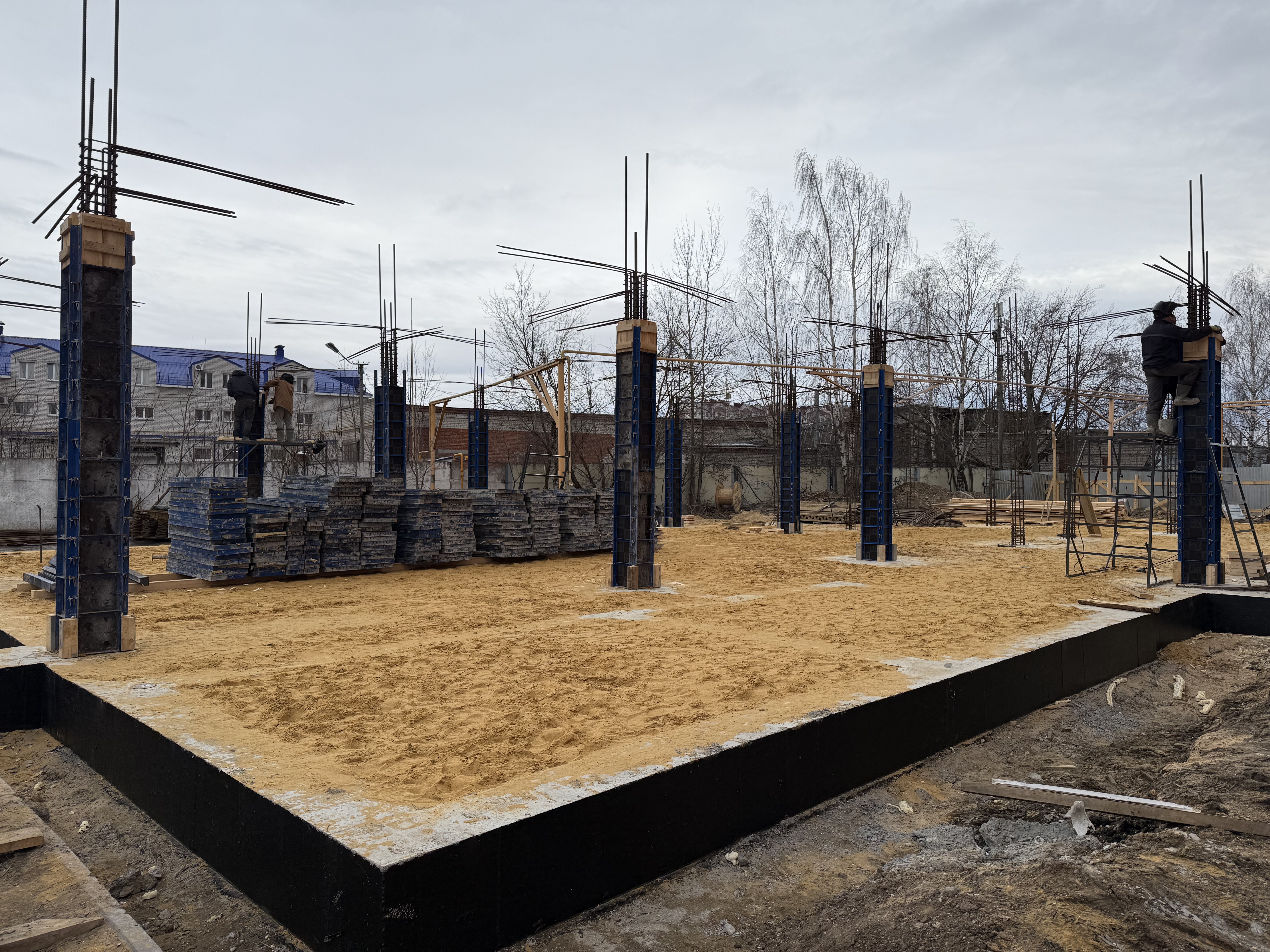

• Колонны (сечением 400×400 мм и более, с армированием 4-8 стержнями Ø16-32 мм)

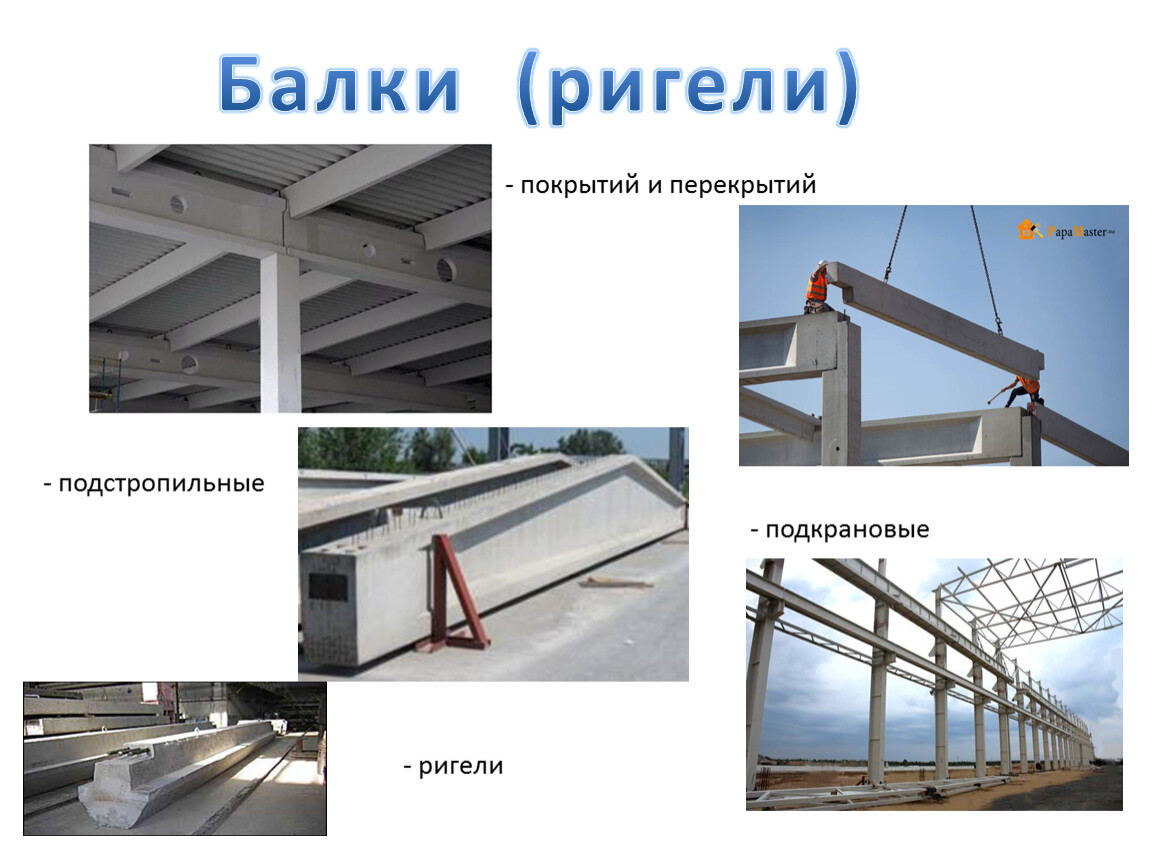

• Ригели и балки (пролеты 6-12 м, высота 400-800 мм)

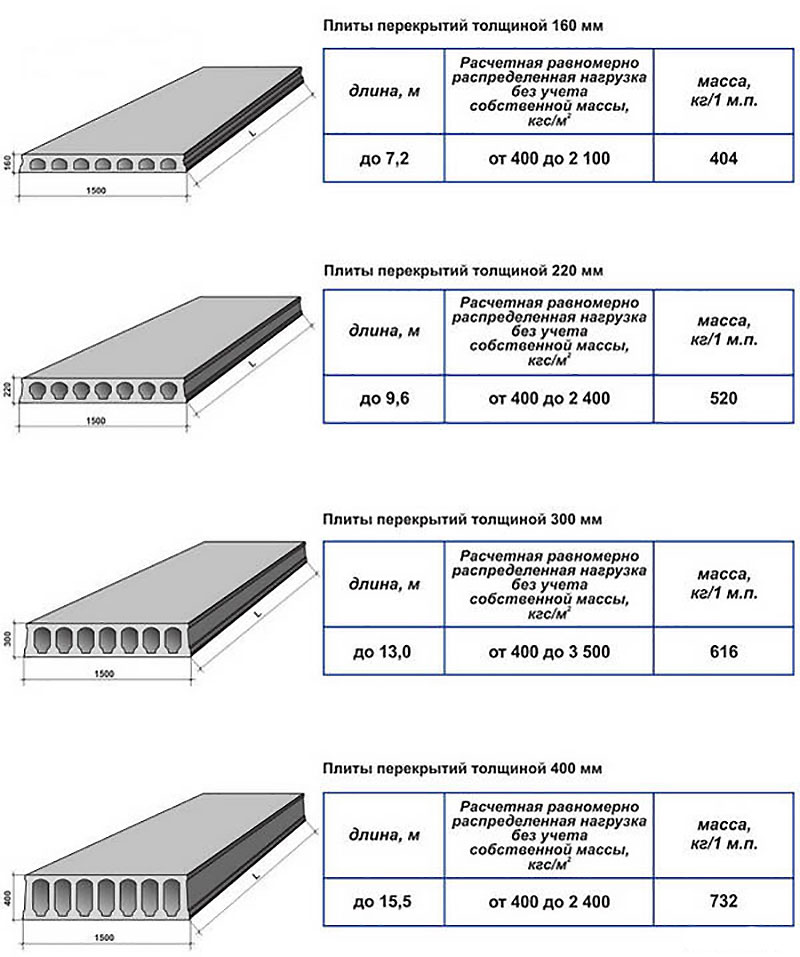

• Плиты перекрытия (толщина 200-300 мм, с предварительным напряжением или без)

Преимущества:

• Гибкость планировки

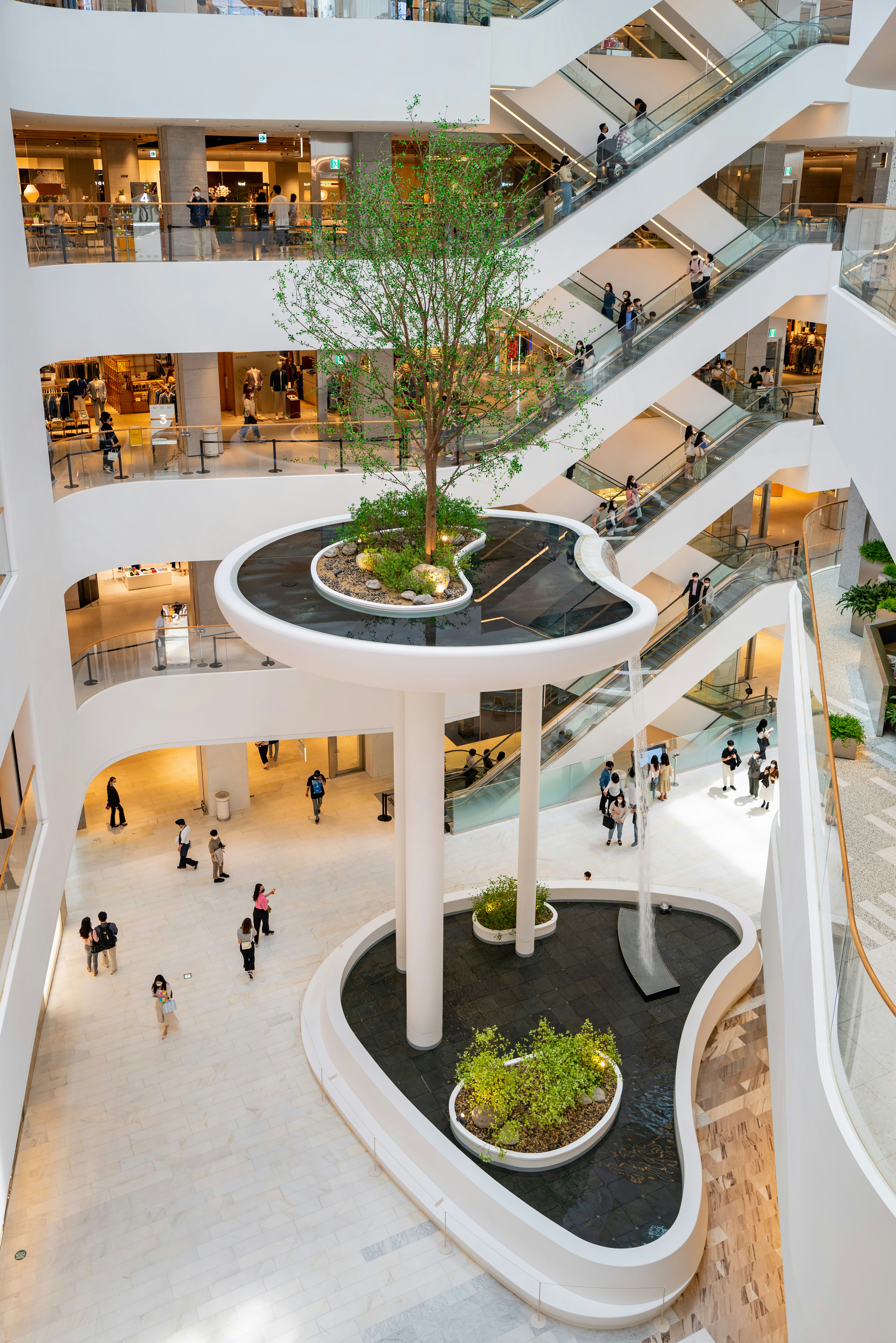

• Возможность создания атриумов и больших торговых залов
• Высокая несущая способность

2.2. Плитные конструкции

• Плоские плиты (бескапительные перекрытия) — применяются в многоэтажных ТЦ.
• Ребристые и кессонные плиты — снижают вес конструкций при больших пролетах.

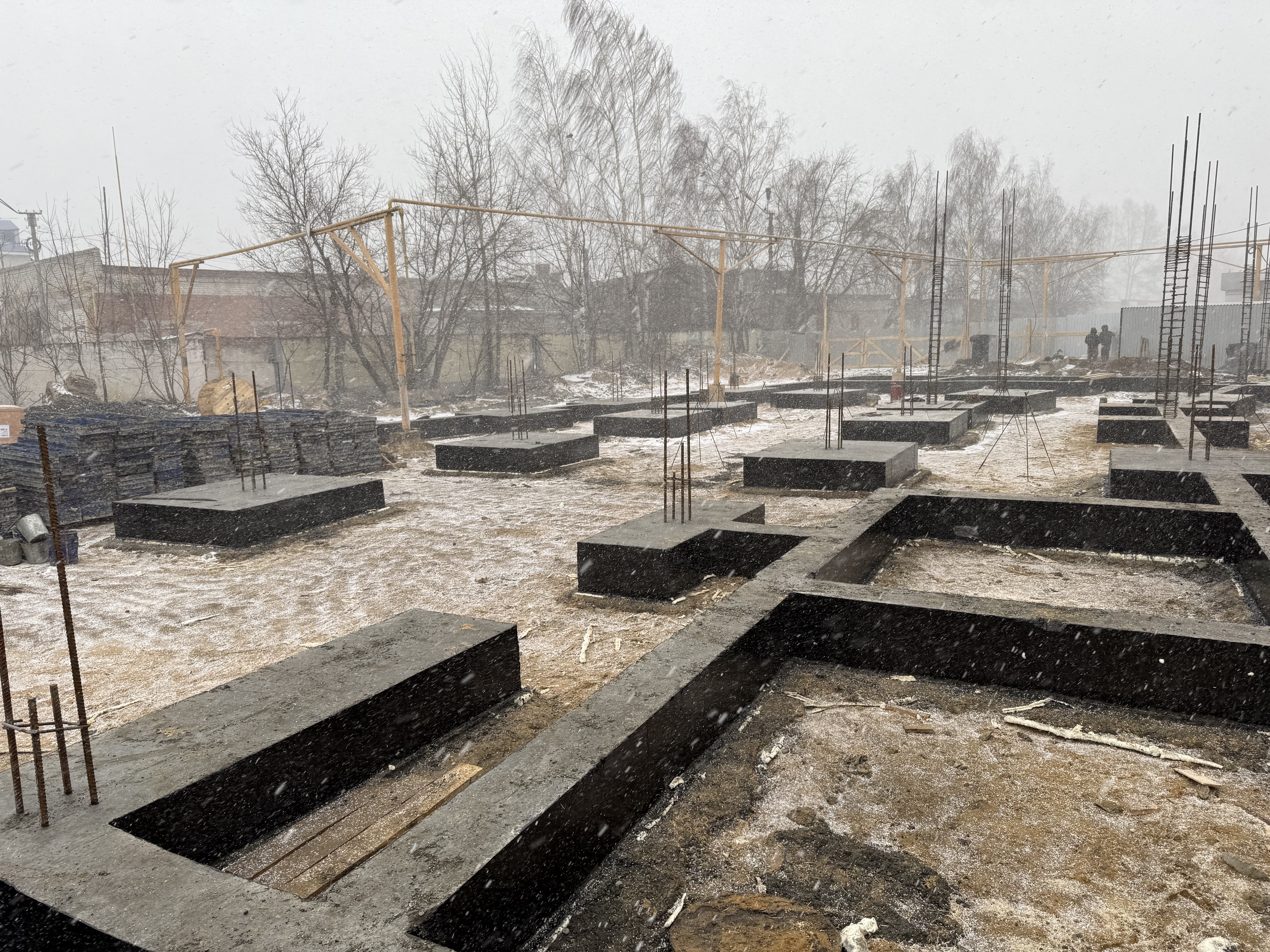

2.3. Фундаменты

• Ленточные — под несущие стены.
• Плитные — при слабых грунтах.
• Свайные — в условиях высоких нагрузок или слабых грунтов.

3. Нормативные требования (СНиП, СП, ГОСТ)

3.1. Основные стандарты

Документ. Описание.

• СП 63.13330.2018 Железобетонные конструкции. Основные положения
• СП 20.13330.2016 Нагрузки и воздействия
• ГОСТ 26633-2015 Бетоны тяжелые и мелкозернистые
• СП 52-101-2003 Пособие по проектированию бетонных и ж/б конструкций

3.2. Основные требования

• Минимальный класс бетона: В25 (для колонн — В30).
• Армирование
• Колонны — не менее 0,8% от сечения.
• Плиты — сетки из арматуры Ø8-14 мм с шагом 150-200 мм.
• Прогибы перекрытий: не более 1/200 от пролета.
• Противопожарные требования: предел огнестойкости не менее R90

4. Чертежи и узлы железобетонных конструкций

4.1. Примеры чертежей

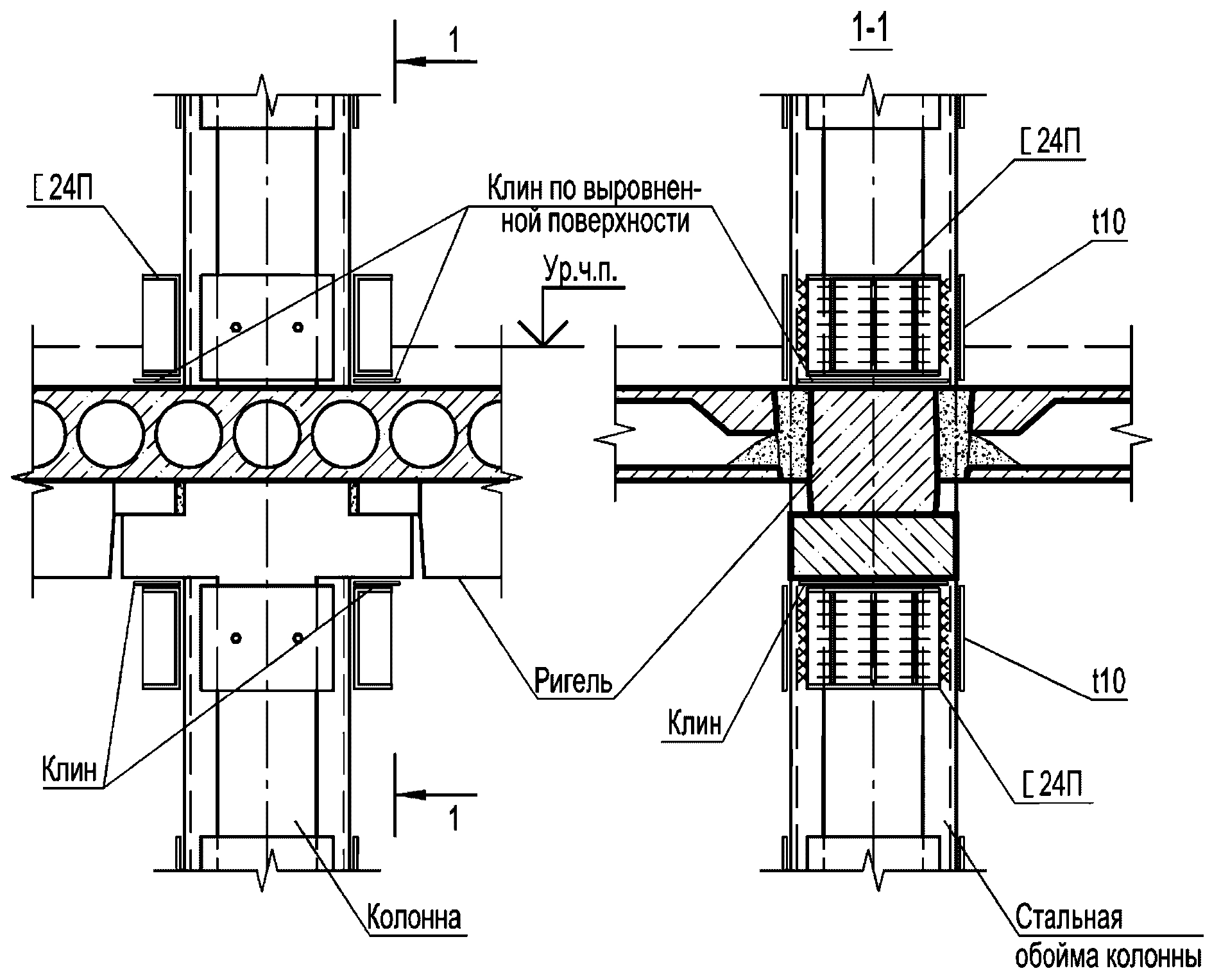

Чертеж 1. Узел сопряжения колонны и плиты перекрытия

• Анкеровка арматуры колонны в плите.
• Дополнительные хомуты для усиления узла.
• Верхняя и нижняя сетка из арматуры A500C.
• Дополнительное усиление в зонах опирания на колонны.
• Защитный слой:  не менее 20 мм.

6. Заключение

Железобетонные конструкции остаются оптимальным решением для строительства торговых центров благодаря:

• Прочности и долговечности
• Возможности создания свободных планировок
• Соответствию нормам пожарной безопасности

Для успешной реализации проекта необходимо:

• Грамотное проектирование узлов.
• Соблюдение технологий бетонирования.
• Контроль качества материалов.
